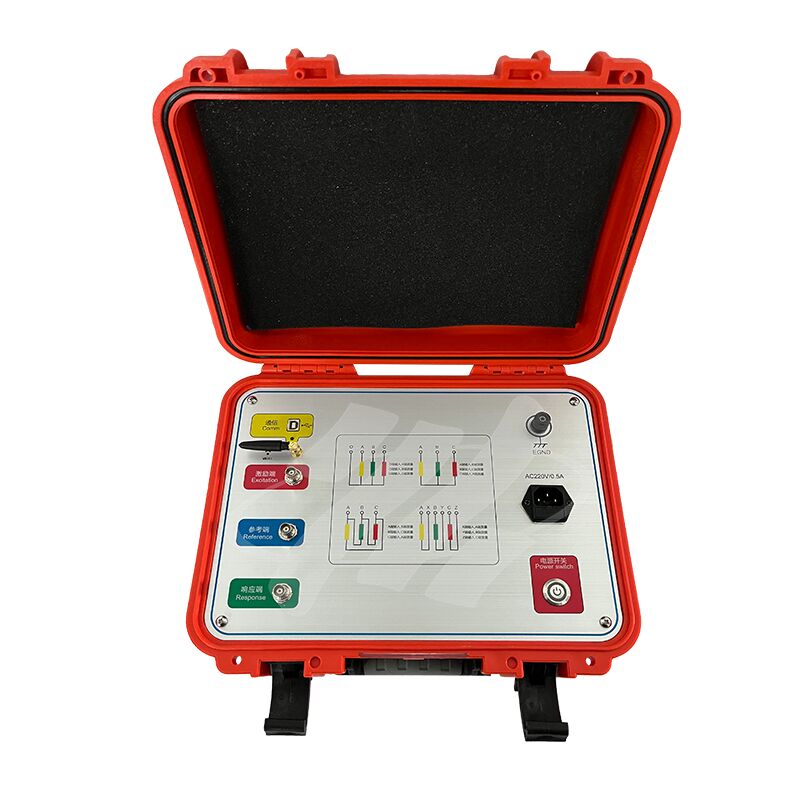

XHBX1501
製品概要
トランスフォーマーの設計と製造が完了すると,コイルと内部構造が固定されます.同じ電圧クラスと巻き込み方法のコイルには,最終的なパラメータ (Ci定周波数域特有の応答につながります.これは,3相コイルの周波数スペクトルが比較可能であることを意味します.
試験中にインターターンまたは相対相短回路,輸送中に衝撃 (コイル移動を引き起こす)短回路/故障操作中に電磁力からのコイル変形は,トランスフォーマー巻きの分布パラメータを変更しますこれは,周波数応答の振幅変化や共鳴周波数シフトなどの元の周波数領域特性をさらに修正します. トランスフォーマー巻き込みテスト,反応分析方法に基づいて開発された変圧器の内部構造障害を検出する革新的な非破壊的な試験装置です. 63kVから500kVの電圧変圧器の内部構造障害を検出するのに適しています.
このテストは,異なる周波数領域におけるトランスフォーマー巻き込みパラメータの応答変化を定量化します.パラメータ変化の大きさを分析することによって,内部巻き込みの変形度周波数応答の変化の幅/地域,およびこれらの変化の傾向これは,利用者が変圧器が重傷を負ったかどうかを判断し,測定結果に基づいて改修を必要とすることを可能にします..
動作型トランスフォーマーでは,誤ったコイルの特徴的なスペクトルを比較することによって,過去の周波数領域の特徴的なデータさえも誤ったコイルの特徴的なスペクトルを比較することによって,欠陥の重さを評価することができます.原始の巻き込み特性のデータを持つことは,トランスフォーマー動作を評価するためのより正確で信頼性の高いサポートを提供します.障害後の分析とメンテナンス
トランスフォーマー・ワイディング・テスターは,ラップトップとシングルチップのマイクロコンピュータから構成された高精度測定システムで,コンパクトな構造,操作が簡単,総合的な試験/分析機能ユーザは,使用手帳を参照したり,短期的なトレーニングを完了した後,独立して操作することができます.
テクニカルパラメータ
| スキャン方法 |
線形スキャン分布 |
| スウィープ周波数測定範囲 |
(0.5kHz) - ((1MHz), 2000のスイープポイント |
| 振幅測定範囲 |
(-120 dB) から (+20 dB) |
| 振幅測定の精度 |
0.1dB |
| スキャン周波数精度 |
0.005% |
| 信号入力インペダンス |
1MΩ |
応用分野:
* 電力システム:発電,送電,変換,配電
* 工場と鉱山:大規模な製造工場と様々な鉱山会社
* 金属と石油化学:鋳造,化学工業,水処理など
* 輸送:港口/鉄道/高速道路/空港,市街灯など
* 企業や機関:大企業や機関の物流部門
* 建設業: 大規模な建設会社と不動産管理会社
* 電力設備の設置と試験:各レベルの電力設備の設置と運用会社
