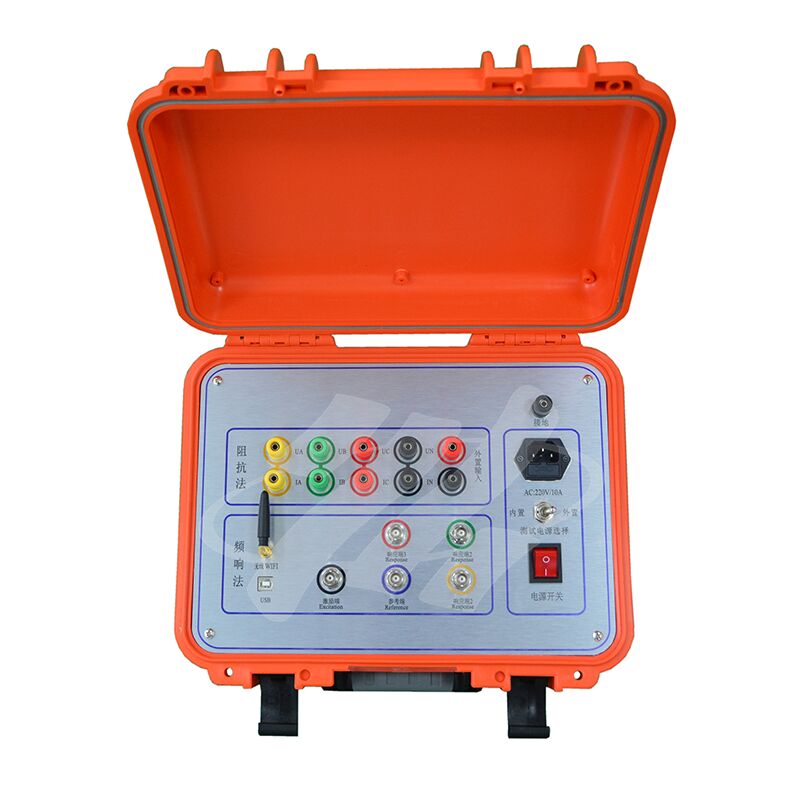

XHBX1502
トランスフォーマーの設計と製造が完了すると,コイルと内部構造は永久に設定されます.同じ電圧クラスと巻き込み方法がある場合,各コイルの対応するパラメータ (Ci,Li) が固定されます.その結果,各コイルの周波数領域特有の応答も決定されます.対応する三相コイルの周波数スペクトルは,ある程度比較可能である..
トランスフォーマー試験中に発生するインターターンまたは相対相短回路,輸送中に発生する衝撃 (コイルの相対的な移動を引き起こす)短回路や故障状態での電磁力によって誘発されたコイル変形は,すべてトランスフォーマー巻きの分布パラメータを変更しますこれは,トランスフォーマー原始周波数領域の特性,特に周波数応答の振幅変化と共鳴周波数点のシフトに影響を与え,修正します.トランスフォーマー ワイリング テストトランスフォーマー内の内部障害を検出するための革新的な非破壊的な試験装置です.63kVから500kVまでの電力トランスフォーマーにおける内部構造障害の試験に適しています..
トランスフォーマー巻き込み試験器は,異なる周波数領域における内部トランスフォーマー巻き込みパラメータの応答変化を定量化します.このパラメータ変動の大きさを分析することによって,トランスフォーマー内部の巻き込みの変化の程度を決定します.周波数応答の変化の幅と地域,およびこれらの変化の傾向トランスフォーマーに深刻な損傷があったか,大規模な保守が必要かどうか判断できます.
| スウィープ周波数測定範囲 |
(10Hz) - 10MHz),40000のスイープポイント,解像度は0.25kHz,0.5kHz,1kHz |
| スウィープ周波数測定範囲 |
(0.5kHz) - ((1MHz), 2000のスイープポイント |
| 相対湿度 |
<90%,凝縮しない |
| 動作温度 |
-10°Cから+40°C |
| 保存温度 |
-20°Cから+70°C |
| 試行中の試験の繰り返し性 |
990.9% |
周波数応答方法の特徴:
1トランスフォーマー巻き込み変形試験器は,測定装置と分析ソフトウェアで構成されています.測定装置は高速な単片チップマイクロコンピュータで制御され,信号生成と信号測定コンポーネントで構成されています.測定装置はUSBインターフェースを通じてタブレットまたはノートPCに接続します.
2試験中に,トランスフォーマーの接続バスバーのみを切り離す必要がある.すべての試験は,トランスフォーマーのカバーを上げたり,トランスフォーマーを分解することなく完了できます.
3計器には複数の線形周波数掃射測定システムがあり,線形周波数掃射範囲は[周波数値]までである.
