USBインターフェース変圧器巻線変形アナライザー

Name: USBインターフェース変圧器巻線変形アナライザー
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

製品詳細:

起源の場所:	中国・陝西省西安
ブランド名:	XZH TEST
証明:	ISO CE
モデル番号:	XHBX1501

詳細情報

起源の場所:

中国・陝西省西安

ブランド名:

XZH TEST

証明:

ISO CE

モデル番号:

XHBX1501

ハイライト:

High Light

ハイライト:

通信USBインターフェース変圧器巻線変形アナライザー

DDSベースのデジタル高速周波数掃射周波数応答分析器

巻線変形検出変圧器テスター

Trading Information

最小注文数量:

1セット

パッケージの詳細:

木製梱包

受渡し時間:

5～8営業日

支払条件:

T/T

供給の能力:

3000台/年

製品の説明

XHBX1501

製品概要

変圧器のコイルと内部構造は、設計と製造の完了後に固定されます。多巻線ユニットの場合、同じ電圧定格と巻線技術を共有するコイルは、固定されたCi/Liパラメータを持ち、一貫した周波数領域応答をもたらします。これにより、三相コイルの周波数スペクトルを比較できます。

巻線パラメータの変化は、巻線間/相短絡（試験）、輸送時の衝撃（コイルのずれ）、または電磁力による変形（故障運転）によって発生します。これらの変化は、変圧器の元の周波数領域特性（例：周波数応答振幅のシフト、共振周波数のオフセット）を破壊します。当社の変圧器巻線テスターは、応答分析技術を駆使して設計されており、63kV～500kVの電力変圧器に最適な、最先端の非破壊内部故障検出ツールです。

周波数全体での巻線パラメータ応答を定量化することにより、テスターは変化の大きさ、周波数応答のシフト（振幅/領域）、および傾向分析を通じて変形の深刻度を評価します。これにより、変圧器が大規模な修理を必要とするか、重大な損傷を負ったかを迅速に判断できます。

稼働中の変圧器の場合、故障の深刻度は、故障したコイルのスペクトルを、過去の周波数データがある場合とない場合で比較することによって診断できます。ただし、元の巻線特性記録は、運転、故障分析、およびメンテナンスのためのより正確な洞察を提供します。

ラップトップとシングルチップマイクロコンピュータで構築されたこのテスターは、コンパクトな設計で高精度な測定を提供します。操作は簡単で（事前の専門知識は不要で、マニュアルまたは短いトレーニングのみ）、完全なテスト/分析機能を備えています。

技術パラメータ

振幅測定範囲	(-120dB) ～ (+20dB)
振幅測定精度	0.1dB
スキャン周波数精度	0.005%
信号入力インピーダンス	1MΩ
信号出力インピーダンス	50Ω

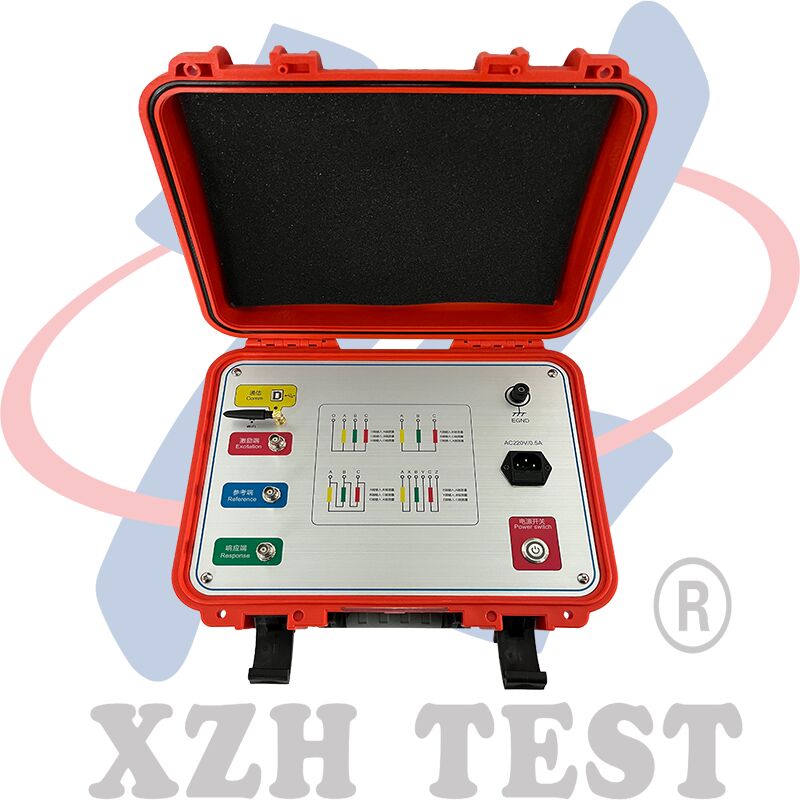

USBインターフェース変圧器巻線変形アナライザー 0

性能の特徴:
1. データ収集と制御には、高速で高度に統合されたマイクロプロセッサを使用しています。

2. ラップトップと機器間の通信には、USBインターフェースを使用しています。

3. ラップトップと機器間の通信には、ワイヤレスBluetoothまたはWi-Fiインターフェースが利用可能です（オプション）。

ワイヤレスWi-Fiインターフェースにより、タブレットやスマートフォンでの使用が便利になります。

4. ハードウェアコアは、専用の高速デジタルスイープ周波数技術（米国製）を採用しており、テストを通じて、巻線の歪み、膨らみ、ずれ、傾き、巻線間短絡、相間短絡などの故障を正確に診断できます。
