トランスフォーマー回転比テストXHBB128B
紹介

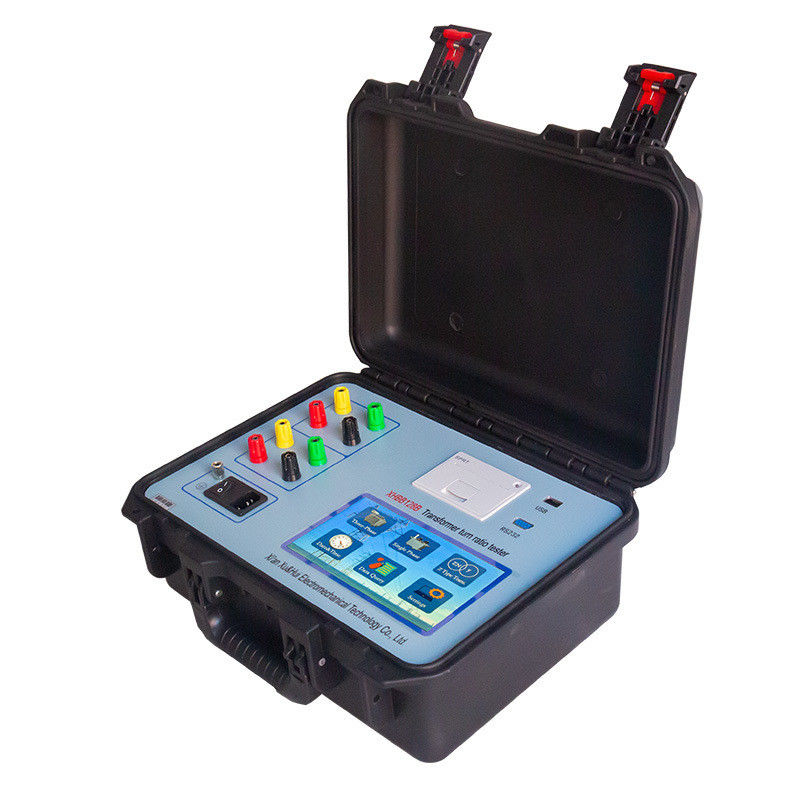

XHBB128B トランスフォーマー回転比試験器は,トランスフォーマー回転比と電圧比を検証するための3相精度計です.半成品と完成品の電源変圧器の製造中に新たに設置されたトランスフォーマーを稼働させる前に,ターン比の正しさ,タップ交換器の状態,ターン間のショートサーキット,並行動作能力をチェックします.非直感的な相次ぐ読み取りで従来の比率ブリッジとは異なりXHBB128Bは,高速テストと高精度のために3相精密インバーター電源を使用します.
主要 な 特徴
単相電源ではなく三相精密インバーター電源を使用し,測定中に調和の影響がなくなり,より正確な結果が得られる.稼働する電源が発電機である場合,影響を受けない..
3相出力はテスト速度を向上させ,相間角度を測定し,トランスフォーマー配線グループ0-11を自動的に識別します.
幅広いトランスフォーマーとの互換性,特にZ型,直線器,接地,電気炉,相位転換およびバランストランスフォーマー,最も包括的な測定パラメータ.
自作の精密3相インバーター電源 高低電圧逆接続保護 ターン間の短回路保護 タンク交換機の開閉・閉じる障害保護安定性を高めるための全出力ショート回路保護.
定数パラメータを入力した後,自動でトランスフォーマー比率,エラー値,タップ交換器の位置を測定します.不対称なタップを正確に測定し,99タップポイントまでサポートします.
7インチ高画質のカラータッチスクリーンLCD モジュール式ディスプレイとステップバイステッププロモーションで 機械操作をマニュアルなしで完了します
印刷出力 USBフラッシュドライブ インターフェース RS232 インターフェース 便利な紙なしオフィス
多機能の工学用プラスチックケースで 寒さと温度に耐える 密閉し防水し 落としや衝撃に耐える フィールドテスト
テクニカル仕様
| 試験範囲 |
0.9 ~ 10000 |
| 測定精度 |
±0.1% + 2桁 (0.9〜500)
±0.2% + 2桁 (501-2000)
±0.5% + 2桁 (2001-10000) |
| 決議 |
0.0001 最低 |
| 出力電圧 |
負荷に応じて自動的に調整 |
| 電源 |
AC220V ±10%,50 ±1 Hz |
| 環境温度 |
-10°C ~ 40°C |
| 相対湿度 |
≤ 85%,冷却がない |
| サイズ |
ホスト: 360 × 290 × 170 mm
ケーブルボックス: 360 × 290 × 170 mm |
| 体重 |
ホスト:5.9 kg
ケーブルボックス:5.65 kg |
誰 の ため の もの か
標準型および特殊用途トランスフォーマーで 速くて正確な回転比の検証を必要とする プロフェッショナル向けですXHBB128Bは,従来のサブステーションのみの比率ブリッジよりも幅広いオーディエンスにサービスを提供しています:
トランスフォーマー製造工場は,生産ラインのQCを半成品と完成したトランスフォーマーで実行しています.
発電所とサブステーションの稼働と予防保守の技術者
第三者の電気検査機関です
特殊用途のトランスフォーマー (Z型,直流器,電炉,相変化トランスフォーマー,バランストランスフォーマー) のサービスチーム
梱包リスト
製品詳細
よくある質問
1このターン比テストは誰のために設計されたの?
半完成品や完成品の生産ラインのQCを実行する トランスフォーマー製造工場や 発電所の稼働・保守エンジニアのために設計されています迅速な対応が必要とするサブステーションや第三者試験機関フィールドでの正確な比率検証
2特殊用途のトランスフォーマー,例えばZ型,直流器,電気炉のトランスフォーマーを試験することができるか?
汎用的な単一の比率橋とは異なり Z型,直線器,接地,電気炉,相変化,バランストランスフォーマー標準化されていないトランスフォーマー船を扱うサービスチームにとって正しい選択です.
3自動でトランスフォーマー巻き組を識別する?
3相インバーター出力で インターフェーズ角度を測定し 自動で0-11の配線グループを識別します
4確認できる位置は?
99のタップポイントまでサポートし,自動で比率誤差と正確なタップ位置を計算します補給スタッフが 荷重の電源交換機をチェックするのに最適です.
5フィールドエンジニアが期待できる測定範囲と精度は?
精度は ±0.1% + 2桁 (0.9-500), ±0.2% + 2桁 (501-2000), ±0.5% + 2桁 (2001-10000) で,比率は0.9〜10000の範囲をカバーする.生産QCと予防保守の両方の信頼性の高い読み取りを保証する.
