| 起源の場所: | シアン,山西,中国 |
| ブランド名: | XZH TEST |
| 証明: | CE |
| モデル番号: | XHGG502A2 |

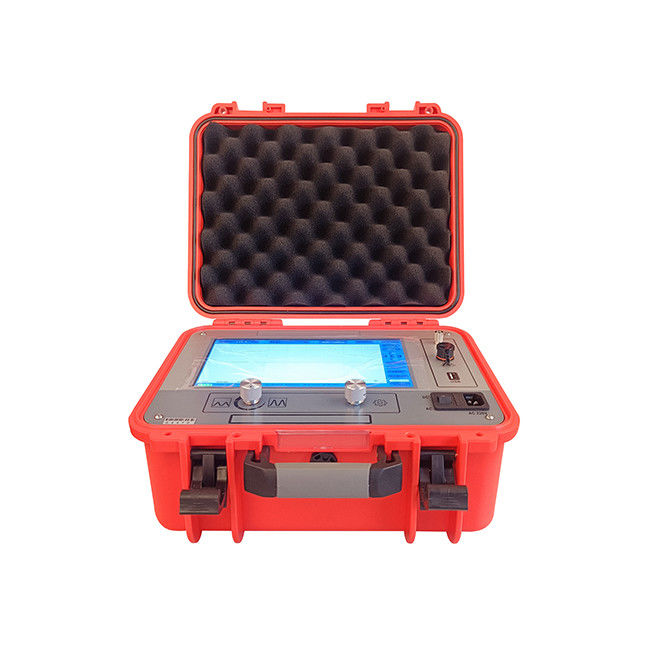

についてキャベルの故障先定位器 XHGG502A2シンプルな操作ソフトウェアインターフェースを搭載した工業用10インチタッチ統合型コンピュータを使用し,人間・コンピュータインタラクティブテストを実現します.産業用集積回路と装置を使用します安定し,信頼性があり,使いやすい大容量リチウムイオン電池を内蔵しています.
このケーブル欠陥検査器は,電源ケーブルの状態と欠陥距離を測定し分析するための特別な機器です.このケーブル障害テストは,シグナルフィルタリングを達成するために,近代的な電子技術とコンピュータ技術を組み合わせますケーブル速度測定,ケーブル長度試験,ケーブル障害距離試験を完了するために,データ取得,データ処理,グラフィック表示,グラフィック分析.
このケーブル欠陥テストは,低抵抗,ショート回路,オープン回路,電源ケーブル,高周波同軸ケーブル,路灯ケーブルの壊れたワイヤの欠陥に適しています.異なる材質の地下ワイヤと,異なる横切断と異なるメディア高抵抗性漏れや高抵抗性フラッシュオーバーの故障
特徴
• 10.1インチフルカラーTFTタッチディスプレイ
• 組み込みシステム,安全で安定しシンプルな表示と操作モード
• ケーブル波速,ケーブル長さ,欠陥距離をテストする機能
• 完全に自動的な連続サンプリング,常に波形を把握し,迅速かつ正確です.
• 自動試験範囲設定,自動波形分析,試験距離表示を備えています.
完全英語メニュー,タッチとコードボタンによる操作方法が2つあり,シンプルで迅速で信頼性があります.
低電圧パルス方法,高電圧フラッシュオーバー方法,複数パルス方法 (8回) の試験技術で装備され,波形表示はスムーズで解釈が簡単です.
• 複数のパルス方法を使用する場合,パルスカップラーで使用され,高電圧と低電圧の波形比較の8つのグループを表示します.これは自動距離試験に便利です.手動分析と距離測定.
• この機器は強力なデータ処理能力を持ち,ユーザが波形ファイルを管理し,アーカイブすることが便利です.
• 巨大なテスト波形貯蔵機能を持っています:現場でテストされた波形は,いつでも呼び戻し観察するために,中国語名付けによって指定された順序で器に簡単に保存できます.低電圧パルスと高電圧フラッシュオーバー波形と複数のパルスの8000以上の記録を記録できますUSB通信を使用して管理と分析のためのコンピュータソフトウェアにインポートすることができます.
•超高明度,LEDバックライトの明度は280nitに達し,解像度は1024*600で,直接太陽光にさらされる環境で動作するのに便利です.
| 採取頻度 | 80MHz |
| 低電圧パルス振幅 | 100V±15% |
| 範囲 | ≥65km |
| 試験範囲 | 300m/1km/5km/25km/65km |
| パルス幅 | 0.125uS/0.50uS/2.50uS/7.25uS/10.0uS |
| 試験頻度 | 80MHz/40MHz/10MHz/2MHz/1MHz |
| 最低解像度 | 0.01m |
| テスト・ブラインドゾーン | ≤20m |
| 測定誤差 | ≤±(0.5%×L+1m),Lはケーブル長さ |
| 電源モード | 充電 AC110V240V,50Hz/60Hz,内側 リチャージ可能なリチウムバッテリー,充電時間は約2時間,使用時間は5時間以上 |
| 容量と重量 | L358mm × W284mm × H168mm -4.7kg |
| 労働条件 | 温度 -20°C+65°C,相対湿度 90% 大気圧 750±30mmHg |
このモデルにはコップラーが含まれていません.コップラーが必要な場合は,販売員と連絡してください.
カップラーが設定されている場合,複数のパルス範囲の方法が実現できます. カップラーがない場合は,低電圧パルス方法と高電圧フラッシュオーバー方法 (すなわち,ICE&Decay) しか利用できません.
複数のパルス法による試験インターフェースは以下のとおりです.
低電圧パルス法による試験インターフェースは以下のとおりである.
高電圧フラッシュオーバー方法 (ICE&Decay) の試験インターフェースは以下のとおりである.
パネルの紹介
1 ディスプレイ:10.1インチフルカラーTFTタッチスクリーン
2 懲戒:安全接地ターミナル
3 信号:低電圧パルスメソッド パルス信号出力インターフェイス,高電圧フラッシュオーバーメソッドサンプラー,複数のパルスメソッドカップラー受信信号入力インターフェイス
4 USB:USB通信を使用して,波形ファイルをコンピュータにインポートする.
5 電源のスロケット:装置の稼働電源,AC 220V接続ポート/充電ポート
6 フィュージ:AC 220V電源システムのシューズ設置場所 (3Aシューズ)
7 電源スイッチ:"I"ギアで,システムに電源を供給するAC 220V電源を使用する.
"II"ギア,内部バッテリーを使用してシステムを動かす. "電源ソケット"がAC220V電源に接続されたとき,バッテリーも充電する.
"O"ギア システム電源を切る
8 幅:波形を収集する際には,波幅ボタンを調整して,収集された波形の振幅を変更する.
9 操作ボタンの操作:システムインターフェイスを操作するための回転ボタン,選択するために回転し,確認するために押す.
10 移動:波形を収集する際には,波形のベースラインの高さを変更するように移動ボタンを調整する.
梱包リスト
• TDR ケーブルの故障検出器:低電圧パルス方法,高電圧フラッシュオーバー方法,および多電 impuls方法 (コップラーが必要) を用いてケーブルを試験および分析する装置.
• カップラー: 複数のパルス方法に使用される (オプション)
•出力線 (1.5m単一のQ線): 低電圧パルス試験方法では,ケーブル欠陥検査器と試験中のケーブルを接続する.
• 入力線 (2mの二重Q線): 高電圧フラッシュオーバー試験方法では,ケーブル欠陥試験器とサンプルを取り付けを接続する.
• サンプラー: 高電圧フラッシュオーバー方法では,高電圧信号からサンプリンググラウンドに反射された信号を受信する.
• 電源ケーブル (1.8m):ケーブル故障検査用の充電接続線
• カップラー 高電圧線A: 複数のパルス方法で,コップラーと試験中のケーブルを接続します.配線時,コップラーは,回転し,扭曲することはなく,接続し,切り離すだけです.
• カップラー 高電圧線B: 複数のパルス方法では,コップラーと高電圧パルス信号源を接続します.配線時,それは,回転し,扭曲されないだけで,接続され,接続解除できます.
接地線 (2.5m)カップラー・アース・ワイヤ
• USB ケーブル: コンピュータに波形ファイルをインポートする際に使用されます.
