| 起源の場所: | シアン市,シャンシ,中国 |
| ブランド名: | XZH TEST |
| 証明: | CE ISO |
| モデル番号: | XHBX1502 |

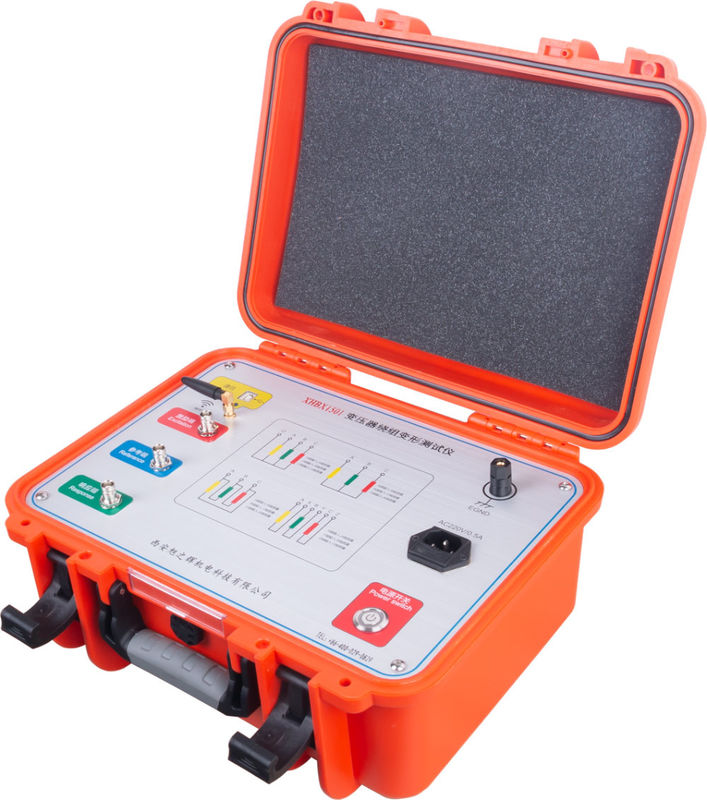

XHBX1501変圧器巻線変形試験器（周波数応答法）は、6KV以上の電力変圧器およびその他の特殊用途変圧器の試験に使用されます。
XHBX1501変圧器巻線変形試験器は、周波数応答解析法を使用して、国家電力産業標準DL/T911-2004に従って変圧器の巻線変形を測定します。これは、変圧器の各巻線の振幅周波数応答特性を検出し、検出結果を垂直または水平に比較することです。振幅周波数応答特性の変化の程度は、変圧器巻線に発生する可能性のある変形を決定します。
XHBX1501変圧器巻線変形試験器（周波数応答法）は、測定部と解析ソフトウェア部で構成されています。測定部は、信号生成と信号測定で構成されるブラックボックスです。解析部はノートブックコンピュータで完了し、測定部はUSBまたはネットワークを介してノートブックコンピュータに接続されます。
低電圧振幅 - 周波数曲線
高電圧振幅 - 周波数曲線
| 項目 | パラメータ |
線形スキャン分布 | スイープ試験範囲：（10Hz）-（10MHz）40000スイープポイント、解像度0.25kHz、0.5kHz、1kHz |
| セグメントスイープ試験分布 | セグメントスイープ試験分布 スイープ試験範囲：（0.5kHz）-（1MHz）、2000スイープポイント； （0.5kHz）-（10kHz） （10kHz）-（100kHz） （100kHz）-（500kHz） （500kHz）-（1000kHz） |
| 振幅試験範囲 | （-120dB）から（+20dB） |
| 振幅試験精度 | 0.1dB |
| スキャン周波数精度 | 0.01% |
| 信号出力振幅 | ±20V |
| 同相試験繰り返し率 | 99.9% |
| 機器サイズ | 300X340X120（mm） |
| 機器アルミ合金ケースサイズ | 310X400X330（mm） |
| 重量 | 10Kg |
