7500V高压电桥法电缆外护套故障测试仪，用于精确绝缘击穿定位| XHHG521A

XHHG521Aは、MURRAYブリッジ原理に基づいて設計された高精度ケーブル外被故障予兆検出器です。電力配電および送電網向けに設計されており、システム信頼性にとって外被絶縁欠陥の正確な特定が不可欠です。この機器は、通常の動作電圧下ではサービスに影響を与える故障として現れていないものの、絶縁抵抗値が低い事前故障サイトを含む、あらゆる種類のワイヤーおよびケーブルのブレークダウンポイントを特定します。

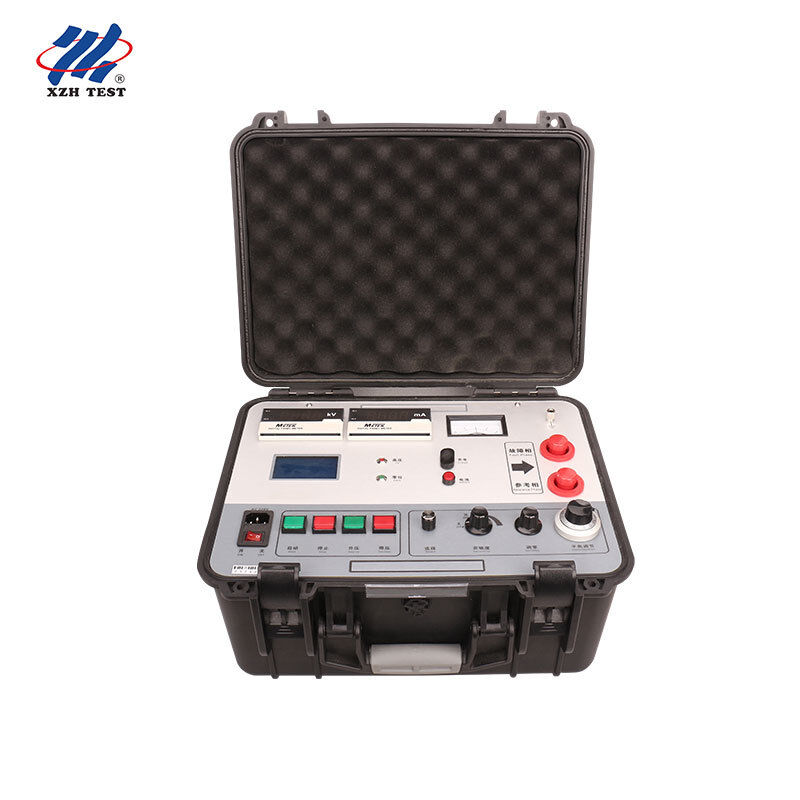

XHHG521Aの中核には、R型トランスと組み合わされた電動電圧レギュレータが搭載されており、安定化された高電圧定電流源を生成します。オペレーターはプッシュボタンインターフェースで電圧出力を制御し、精密多回転ポテンショメーターで微調整バランス調整が可能です。ブリッジ平衡点はゼロ中心検流計で表示され、オペレーターが既知のケーブル長を入力すると、機器が自動的に故障距離を計算します。すべての操作制御と故障距離読み出しはフロントパネルに集中しており、直感的な単一オペレーターワークフローを実現します。

高電圧源を備えたMurrayブリッジ原理 — ブリッジ法は、高電圧定電流励磁下で、故障点とケーブル端間の抵抗比を測定します。パルス反射（TDR）法とは異なり、ケーブル全長にわたって完全な感度を維持し、近端ブラインドゾーンや距離依存の信号減衰はありません。

自動故障距離計算 — オペレーターがフロントパネルのポテンショメーターでケーブル長を設定し、ブリッジをバランス調整すると、機器が自動的に正確な故障距離を計算して表示します。これにより、手動計算のエラーがなくなり、フィールド診断ワークフローが加速されます。

広帯域ヌルインジケーター — 精密検流計は、粗調整と微調整の両方のバランス範囲を備えており、ブリッジ平衡の明確な視覚的表示を提供します。デュアルレンジ設計により、迅速な粗調整とそれに続く精密な微調整が可能になり、精度を維持しながら測定時間を短縮できます。

超高インピーダンス故障感度 — 7500Vの無負荷電圧で動作するXHHG521Aは、波形反射法では特定できない高抵抗ブレークダウンポイントを検出します。これには、持続的なアーク維持を必要とするフラッシュオーバー型故障、ケーブル接続部での絶縁欠陥、XLPE絶縁ケーブルでの水ツリー劣化の進行などが含まれます。

堅牢な産業グレード構造 — 強化鋼製筐体に収められ、フロントパネルの表示がクリアなこの機器は、過酷なフィールド環境に耐えます。内部R型トランスは優れた電圧レギュレーションと電気的絶縁を提供し、変動する電源供給条件下での測定安定性を保証します。

MURRAYブリッジ回路はホイートストンブリッジを形成し、一方のアームは故障したケーブル導体と故障経路抵抗で構成され、対向アームには参照ワイヤーと校正された可変抵抗が含まれます。高電圧定電流励磁下で、オペレーターは検流計がゼロ（平衡）を示すまで精密ポテンショメーターを調整します。この平衡点では、抵抗比は故障点とケーブルの両端間の距離比に直接対応します。総ケーブル長がわかっていて入力されると、機器は正確な故障距離を自動的に計算します。

この方法は時間領域（TDR）技術に対して根本的な利点があります。電気抵抗比を測定するのではなく、パルスの往復伝播時間を測定するため、ケーブル全長にわたって均一な感度を提供します。テスト端子付近にブラインドゾーンはなく、長ケーブルでのパルス分散もなく、距離依存の解像度低下もありません。これらの特性により、HVブリッジ法は短ケーブル診断、近端故障位置特定、および精密接続部欠陥特定に特に適しています。

配電網 — XLPE、PILC、EPR絶縁タイプを含む、MV（6～35kV）およびHV（≥ 35kV）地下電力ケーブルの外被損傷を特定します。都市配電網における定期的な状態評価および故障後の復旧に不可欠です。

ケーブル接続部および終端診断 — 壊滅的な故障に発展する前に、ケーブル接続部および終端での絶縁欠陥の進行を特定します。ブリッジ法の抵抗性故障に対する高感度により、TDR法では完全に検出できない部分的なブレークダウンを検出できます。

工場受入および試運転 — 製造品質管理および設置後の試運転中のケーブル完全性を検証します。通電前に新設ケーブルセクションの外被完全性テストを実行します。

TDRシステムとの補完 — 包括的な診断ツールキットの一部として、TDRベースのケーブル故障検出器と並行して展開します。低抵抗および断線故障にはTDRを使用し、TDR性能が制限される高抵抗、フラッシュオーバー、および近端故障にはHVブリッジを展開します。
