| 起源の場所: | 中国・陝西省西安 |
| ブランド名: | XZH TEST |
| 証明: | ISO CE |
| モデル番号: | XHBX1501 |

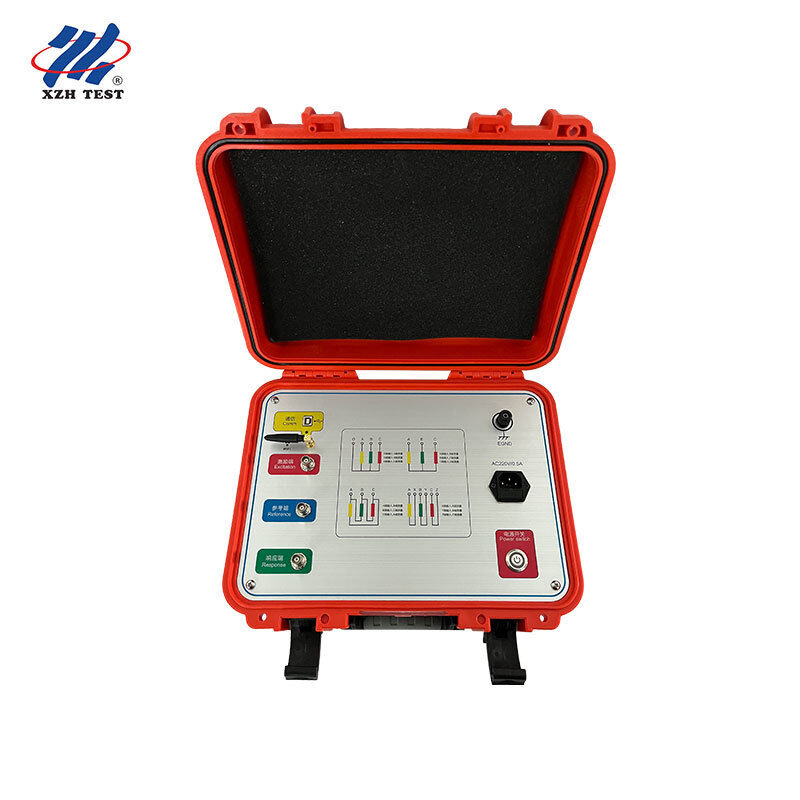

XHBX1501 トランス巻線変形アナライザーは、63kVから500kVまでの定格電力トランスの内部機械的故障を非破壊的に検出するために設計された、ポータブルなPC駆動型周波数応答分析（FRA）装置です。すべてのトランス巻線は、その分布容量（Ci）とインダクタンス（Li）パラメータによって決定される独自の周波数応答シグネチャを持っています。巻線を物理的に変位させるイベント（短絡故障、輸送時の衝撃、電磁力など）は、これらのシグネチャを変更します。XHBX1501は、高精度測定のためにラップトップとマイクロコントローラーのアーキテクチャを採用しており、BluetoothまたはWi-Fi経由でデータをコンパニオンPCに送信します。このPCは、結果を自動的に処理し、プロフェッショナルなWord形式のレポートを生成し、長期的な状態トレンド分析のためにベースラインシグネチャをアーカイブします。リニアスイープ周波数とセグメントスイープ周波数の両方を組み合わせたデュアルモード測定機能は、確立された中国の業界慣行と新しい慣行の両方との互換性を保証します。
| パラメータ | 仕様 |
|---|---|
| 測定性能 | |
| 同相試験再現性 | 99.9% |
| スキャン周波数精度 | 0.005% |
| アナログ-デジタルサンプリング | デュアルチャンネル16ビット高速A/D |
| 周波数スケール表示 | リニアおよび対数（ユーザー選択可能） |
| 信号特性 | |
| 信号出力振幅 | ±20 V（ソフトウェア調整可能、最大ピーク±10V） |
| 信号出力インピーダンス | 50 Ω |
| 信号入力インピーダンス | 1 MΩ |
| 接続性とデータ | |
| ワイヤレスインターフェース | Bluetooth + Wi-Fi（デュアルワイヤレス） |
| 制御アーキテクチャ | ラップトップPC + マイクロコントローラー（MCU） |
| レポート形式 | 自動生成ドキュメント |
| スイープモード | リニアスイープ + セグメントスイープ（デュアルモード） |
| アプリケーションと物理 | |
| 適用トランス定格 | 63 kV – 500 kV |
| 筐体 | アルミニウム合金計器ケース（赤） |
| 携帯性 | フィールド展開用のコンパクトで軽量なデザイン |
