| 起源の場所: | 中国・陝西省西安 |
| ブランド名: | XZH TEST |
| 証明: | ISO CE |
| モデル番号: | XHTX1318シリーズ |

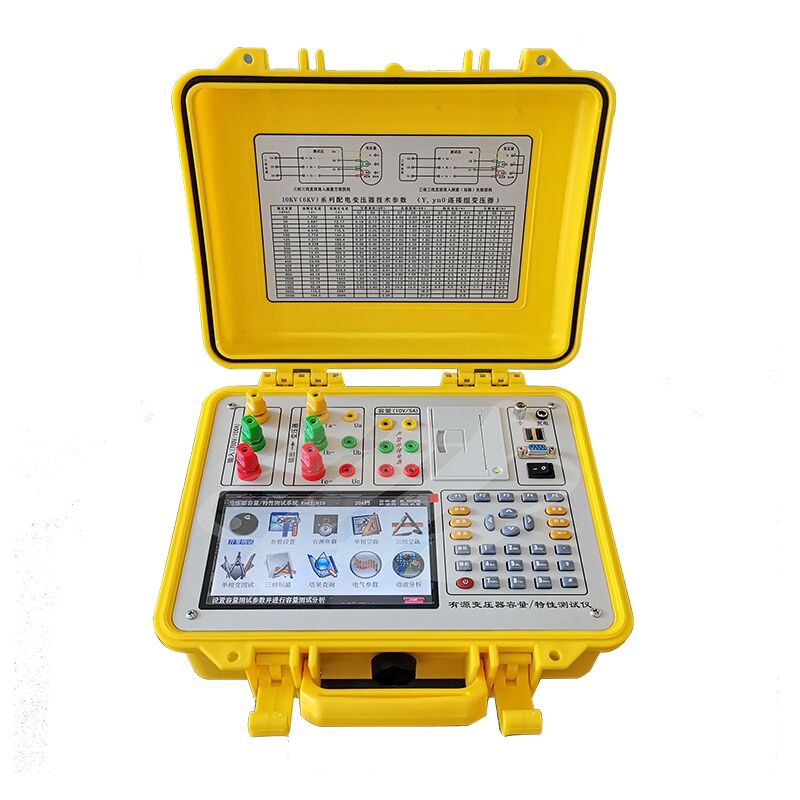

製品概要
XHTX1318シリーズ トランスフォーマー特性テストは,容量,無負荷性能,負荷性能トランスフォーマー容量テストと トランスフォーマー特性パラメータテストを組み合わせた統合ソリューションとして機能します.この装置は,様々なタイプのトランスフォーマーのための電源周波数パラメータの完全な範囲の正確な測定を行うことができる容量,モデルタイプ,無負荷電流,無負荷損失,短回路 (負荷) 損失,インパデンス電圧など
性能特性:
★ 1. 各種配送トランスフォーマーの容量を正確に測定する; 消極的な測定,便利で正確.
★ 2.内蔵電源,自動で3相高電力の試験電源を生成する.
★ 3. 無負荷電流,無負荷損失,短回路電圧,および様々なタイプのトランスフォーマーの短回路損失を測定する.
★ 4. 油浸したS7,S9,S11,S13,S15,S20,S21,S22,S25を含む無負荷試験で試験されたトランスフォーマーモデルを正確に決定します.SCB14SCB15,SCB17,SCB18,SCB19,その他のタイプのトランスフォーマー
★ 5. 自動的に波形歪みの修正,温度修正 (簡単な温度修正と追加の損失の別々の修正) の2つの方法を提供します.電圧調整 (指定電圧以外の電圧で無負荷試験)定位電流以外の条件下での短回路試験 (短回路試験) の電流修正は,より大きな容量トランスフォーマーの短回路試験条件が欠けているユニットに非常に適しています.
★ 6. 2から32の和音含有量と電圧と電流の総和音歪みを測定する.
★ 7. 簡単なベクトル解析を行い,ベクトル図を描く.
★ 8. オシロスコップとして機能する様々な電気パラメータの波形図を表示する.
★ 9. 広い電圧範囲: 最大電圧は750Vまで測定することができ,範囲を切り替わることなく精度を保証します. 誤った電圧範囲選択による機器の損傷を防止します.
★ 10. 電流範囲は,最大100Aの測定範囲とミリボルトレベルの幅の正確な測定を保証する高低範囲に分けられています.PTインピーダンスの電圧測定の要件を満たす.
★ 11 容量測定範囲: 20kVA~800000kVA (三相変圧器)
5kVA~100000kVA (単相トランスフォーマー)
★ 12. バッテリー残電力の割合表示機能,単なるバッテリー不足アラームではありません. ★ 13. 大きな画面,高明度のカラーLCDディスプレイ,完全な中国文字メニューと操作プロンプトは,ユーザーフレンドリーな人間と機械の相互作用を可能にします.導電性シリコンタッチボタンにより操作が簡単になり ボタンの寿命も延長できます
★ 14. ユーザは,ミニチュアプリンタを使用していつでもテストデータを印刷することができます.
★15 試験結果の保存機能,容量試験データの200セットを保存することができる.
テクニカルパラメータ
☆ 1.入力特性
活性部分:
電圧測定範囲: 0~10V
電流測定範囲: 0~10A
パッシブ部分:
電圧測定範囲: 0~750V 幅広い範囲
電流測定範囲: 0~20A~100A 内部の二重範囲,自動または手動選択
☆ 2. 精度
電圧: ±0.2%
電流: ±0.2%
パワー: ±0.2% (CosΦ>0.2), ±0.3% (0.02 ☆ 3. 動作温度: -25°C~+65°C ☆ 4.充電電源:AC 160V~260V ☆5. 隔熱: (1) 電圧・電流入力端末とキャッシュ間の隔熱抵抗 ≥100MΩ ⑵, 作業電源入力端末とハウスは,1分間にわたって2kV (RMS) の電源周波数に耐える.
