ホーム > 製品 >

トランスフォーマー回転変形分析器

Name: トランスフォーマー回転変形分析器
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1502
Price: 4,115.00 USD
Availability: InStock

製品詳細:

起源の場所:	中国・陝西省西安
ブランド名:	XZH TEST
証明:	ISO CE
モデル番号:	XHBX1502

詳細情報

起源の場所:

中国・陝西省西安

ブランド名:

XZH TEST

証明:

ISO CE

モデル番号:

XHBX1502

ハイライト:

High Light

ハイライト:

断片式周波数スイープ測定トランスフォーマー巻き込み変形分析器

DDSベースのデジタル高速周波数掃射周波数応答分析器

無線Bluetoothインターフェース変圧器テスター

Trading Information

最小注文数量:

1セット

パッケージの詳細:

木製梱包

受渡し時間:

5～8営業日

支払条件:

T/T

供給の能力:

3000台/年

製品の説明

XHBX1502

変圧器の設計と製造が完了すると、そのコイルと内部構成は固定されます。多巻線変圧器の場合、同じ電圧クラスと巻線技術を持つコイルは、固定されたCiおよびLiパラメータを持ちます。つまり、各コイルの周波数領域応答も固定されており、三相コイルの周波数パターンを比較できます。

試験中の短絡（ターン間または相間）、輸送中の衝撃によるコイルの移動、または短絡/故障時の電磁力によるコイルの歪みなどにより、変圧器の巻線の「分布パラメータ」が変化します。これにより、変圧器の元の周波数ベースの特性が損なわれます。周波数応答の強さの変化や、主要な共振周波数のシフトなどを考えてください。変圧器巻線テスターは、応答分析技術で作られた、内部変圧器の故障をチェックするための新しい種類の非破壊ツールであり、63kVから500kVまでの電力変圧器に対応しています。

このテスターは、変圧器の内部巻線パラメータがさまざまな周波数範囲でどのように反応するかを測定し、定量化します。これらのパラメータシフトの大きさ、周波数応答の変化の場所と程度、および変化の方向を調べることで、巻線がどの程度変化したかを把握します。そこから、結果を使用して、変圧器がひどく損傷しており、大規模な修理が必要かどうかを判断できます。

技術パラメータ

振幅測定範囲	(-120dB)～(+20dB)
振幅測定精度	0.1dB
スキャン周波数精度	0.005%
信号入力インピーダンス	1MΩ
信号出力インピーダンス	50Ω
信号出力振幅	±20V

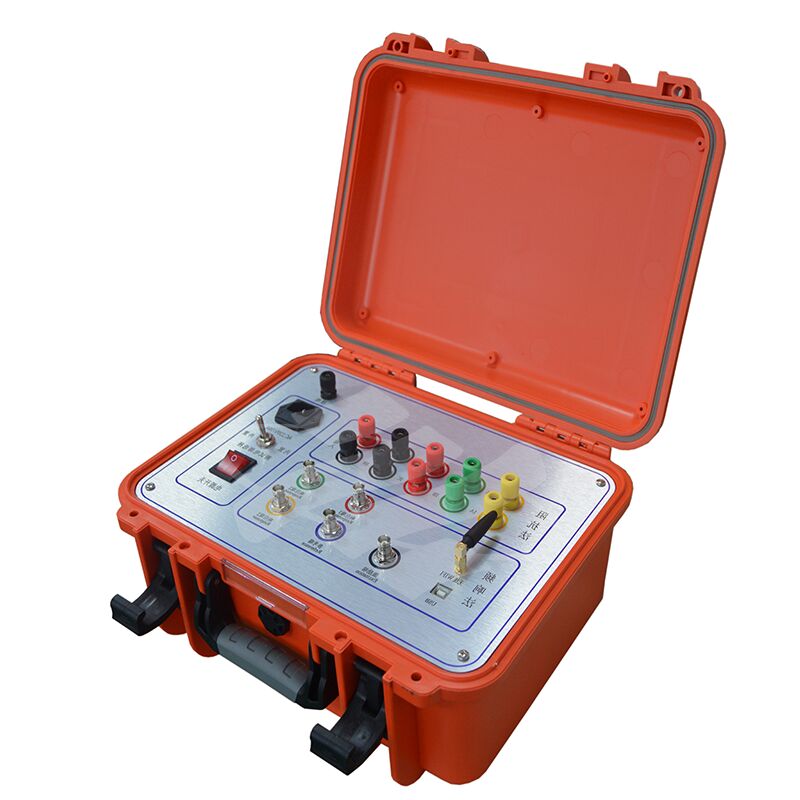

トランスフォーマー回転変形分析器 0

その他の技術パラメータ

1. 振幅測定範囲: (-120dB)～(+20dB)

2. 振幅測定精度: 0.1dB

3. スキャン周波数精度: 0.005%

4. 信号入力インピーダンス: 1MΩ

5. 信号出力インピーダンス: 50Ω

6. 信号出力振幅: ±20V

7. 同相テスト再現性: 99.9%

8. 測定器寸法（L x W x H）: 340 x 240 x 210 (mm)

9. 機器アルミニウム合金ケース寸法（L x W x H）: 370 x 280 x 260 (mm)、ケーブルボックスアルミニウム合金ケース寸法（L x W x H）: 420 x 300 x 300 (mm)

10. 全体重量: 20Kg

11. 動作温度: -10℃～+40℃ 保管温度: -20℃～+70℃

相対湿度:<90%, 結露しないこと
