| 起源の場所: | シアン,山西,中国 |
| ブランド名: | XZH TEST |
| 証明: | CE, ISO |
| モデル番号: | XHXC105 |

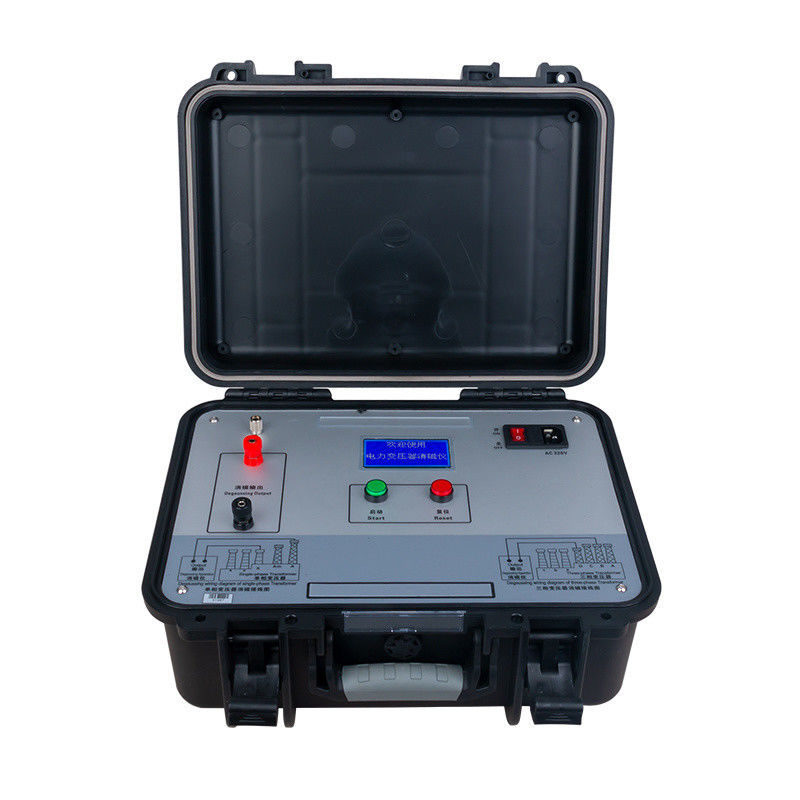

変圧器消磁器
DC周波数変換減衰原理を採用
変圧器消磁器は、大型変圧器の直流抵抗試験後の残留磁気の危険性を除去するための特殊な装置です。励磁突入電流の影響から変圧器を保護し、安全な運転を確保する上で非常に重要な役割を果たします。
強磁性材料の固有のヒステリシス現象により、変圧器の電圧比や直流抵抗測定などの操作を行った後、鉄心には残留磁気が残ります。残留磁気の存在により、変圧器が運転を開始すると、鉄心の残留磁気が半サイクルで変圧器コアを飽和させ、励磁電流に多くの高調波を発生させます。これにより、変圧器の無効電力消費が増加するだけでなく、リレー保護装置が誤動作する可能性があり、経済的損失を招く可能性があります。したがって、変圧器の安全で正常な運転を確保するために、変圧器の運転前に消磁作業を行う必要があります。
この変圧器消磁器XHXC105は、元のシリーズ製品に基づいて自動消磁モードを追加しているため、ユーザーは操作を繰り返す必要がありません。LCDモジュールのサイズが大きくなり、より多くの情報を表示できます。2つのボタン操作：赤は選択とリセット、緑は確認と開始で、操作がより便利になります。製品の消磁時間は、元の30分から4分未満に短縮されました。
| 消磁電流 | 5A、1A、200mA、5mAはカスタマイズ可能 |
| 消磁方法 | 手動、自動 |
| 消磁時間 | 手動3分/回、自動9分/回 |
| 消磁効果 | 90%以上/回 |
| 消磁進捗 | 0～100% |
| 動作電源 | AC 220V±10% |
| 電源周波数 | 50Hz±1Hz |
| 周囲温度 | -25ºC～50ºC |
| 周囲湿度 | ≤90% |
| 重量 | 5kg（試験ラインを除く） |
特徴
1、特許技術を採用 - DC周波数変換減衰原理;
2、三相変圧器は、B相を消磁するだけで消磁の目的を達成できます;
3、自動流量安定化判断と16ビットADデータ収集および処理機能を備えています;
4、手動/自動消磁モード付き;
5、高速消磁速度 - 1回の時間が30分から4分以内に短縮されました;
6、消磁効果が顕著 - 1回のパスで80％から90％以上に増加;
7、直流抵抗試験用の電流ラインを直接使用して、直流抵抗試験とのマッチングを容易にすることができます;
8、中国語インターフェースを使用し、インターフェースは明確で、消磁の進捗状況がリアルタイムで表示されます;
9、大規模な電力変圧器および35kV以上の変圧器の運転前に残留磁気を除去するのに適しています。特に330kV以上の電圧レベルの大容量変圧器に適しています;
★ この製品は小型軽量で、現場での使用に非常に適しています.

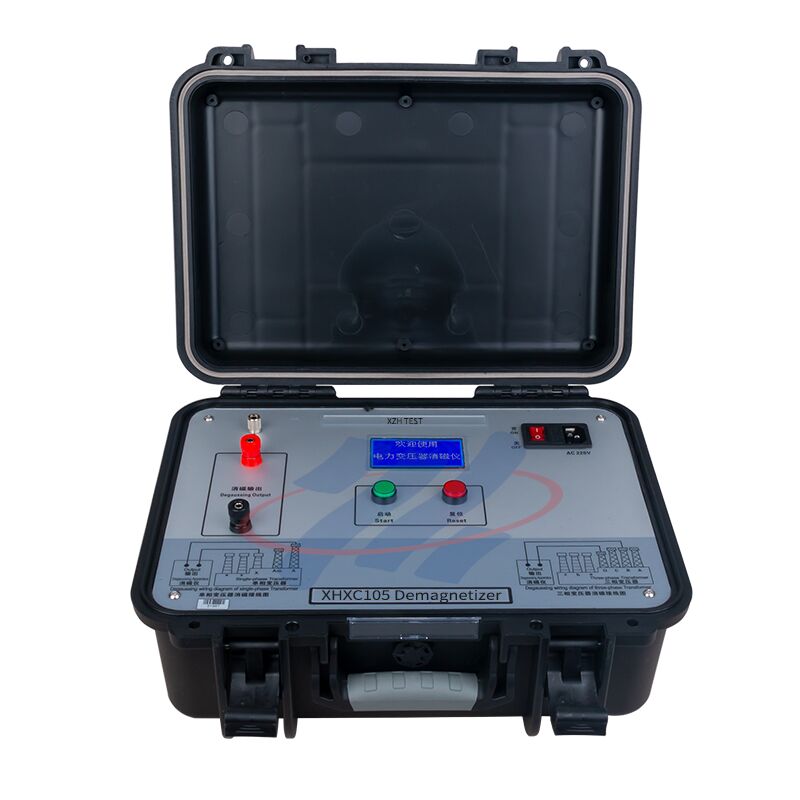

消磁出力：消磁対象の変圧器または変圧器ブッシングに接続
LCD画面： 消磁動作モード、電流値、消磁進捗を表示
電源スイッチ： AC 220V電源スイッチ
リセット（赤ボタン）：モードと電流の選択/消磁終了放電/機器操作の中断
開始（緑ボタン）： メニュー確認/消磁開始
アース端子： アース線に接続
AC 220V： AC 220V電源ソケットに接続。
主な性能特性
1. 特許技術を採用 - DC周波数変換減衰原理;
2. 三相変圧器は、B相を消磁するだけで消磁の目的を達成できます;
3. 自動流量安定化判断と16ビットADデータ収集および処理機能を備えています;
4. 手動/自動消磁モード付き;
5. 消磁速度が速い - 1回の時間が30分から4分以内に短縮されました;
6. 消磁効果が顕著 - 1回のパスで80％から90％以上に増加;
7. 直流抵抗試験用の電流ラインを直接使用して、直流抵抗試験とのマッチングを容易にすることができます;
8. 英語インターフェースを採用し、インターフェースは明確で、消磁の進捗状況がリアルタイムで表示されます;
9. 大規模な電力変圧器および35kV以上の変圧器の運転前に残留磁気を除去するのに適しています。特に330kV以上の電圧レベルの大容量変圧器に適しています;
10. この製品は小型軽量で、現場での使用に非常に適しています。
英語版が利用可能です。
