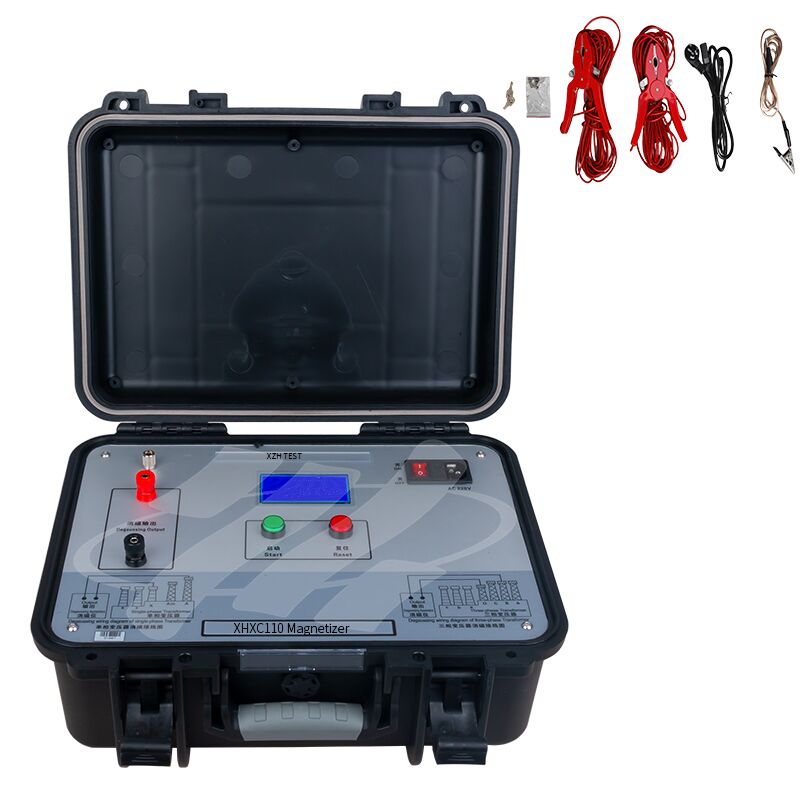

XHXC110 パワートランスフォーマーと電流トランスフォーマー消磁器
XHXC110は,DC抵抗試験後の大容量変圧器と電流変圧器の残留磁気危険を排除するために設計された専用装置である.この装置を 突進電流の衝撃から保護し 安全な稼働を保証する上で 重要な役割を果たします.
鉄磁性材料の固有のヒステレシスにより,回転比測定や電源トランスフォーマーの直流抵抗試験などの操作後,残留磁性は鉄核に残ります..この残留磁気は,トランスフォーマーが稼働するときに鉄核の半サイクル飽和を引き起こし,興奮電流に実質的なハーモニックを生成する.これは,トランスフォーマーの反応電力の消費量を増加させるだけでなく,リレー保護装置の不具合を引き起こす可能性があります.したがって,安全で正常な動作を保証するために,トランスフォーマーを稼働させる前に消磁化を行う必要があります.
オリジナルの製品シリーズをベースに,XHXC110は自動脱磁モードを追加し,繰り返しユーザー操作の必要性をなくします.液晶 モジュール は より 豊富な 情報 を 表示 する ため に 拡大 さ れ て い ます選択とリセットのための赤いボタンを,確認と起動のための緑色のボタンを採用し,操作を容易にする.磁気消化時間は,元の30分から4分未満に短縮されています.
残留磁気 の 危険性
- トランスフォーマーリレー保護装置の不具合を誘発し,トランスフォーマー稼働時に繰り返し故障を引き起こす.
- トランスフォーマーの出路線の短路障害が 解消されたときに 電圧上昇を引き起こしますトランスフォーマー保護装置の不具合を誘発し,トランスフォーマーの各側に負荷が完全に切断される;
- "Aサブステーションの無荷重トランスフォーマーが電源に接続されたときに発生するインシュルッシュ電流は,隣接するサブステーションBとCの稼動トランスフォーマーに"共感的なインシュルッシュ"を誘発する.誤ったトリッピングと大規模停電を引き起こす;
- 突入電流は,過剰な電源による変圧器や断路器に損傷を与える可能性があります.
- 電気機器を損傷させる 超電圧の切り替えを誘発する
- 突入電流のDCコンポーネントは,電流トランスフォーマー磁気回路の過剰磁気化を引き起こします.リレー保護装置の測定精度と正しい動作速度を大幅に低下させる;
- 突入電流の多くのハーモニックは,電力網の電力質を深刻な汚染します.
- 電力網の電圧が急上昇または低下し,他の電気機器の正常な動作に影響を与えます.
性能特性:
* 特許技術を使用する DC周波数変換減衰原理
3相変形器はB相のみを消磁化することで消磁化を実現する.
* 自動電流安定判断と16ビットADデータ取得と処理を備えています.
* マニュアル/オートマティック消磁モード
* 急速な消磁速度 サイクルあたり30分から4分まで減少;
* サイクルあたり80%から90%以上に増加した.
* 直流抵抗試験の現在のラインを直接利用することができ,直流抵抗試験との統合を容易にする.
* 解磁化の進捗状況をリアルタイムで表示する 明確な中国語インターフェースを使用します
* 大電力トランスフォーマーと35kV以上のインストラムトランスフォーマーで残留磁気を取り除くのに適しています.特に大容量トランスフォーマーに適しており,電圧レベルが330kV以上である;
* この製品はサイズが小さく軽く,フィールドでの使用に最適です.
